VANTAGE HD 7100S - ресивер проверенный временем по своим надежным качествам и стабильности в работе, до сих пор беспорно считается самым лучшим из аналогичных ресиверов, которые сейчас существуют на рынке с функцией записи HD качества. Функция записи происходит на внешний жесткий диск, через порт е-Sata или USB. Непревзойденный, современный дизайн передней панели и корпуса черного цвета делает аппарат весьма привлекательным в вечернее время суток. Илюминация светящих кнопок через тонированную панель, создают своеобразный трехмерный цветовой эффект. Переключение на передней панели происходит легким прикасанием на светящие сенсорные кнопки. Vantage HD 7100S ресивер позиционируется, как бытовой пишущий терминал для просмотра обычных и HDTV программ в MPEG2 и MPEG4.

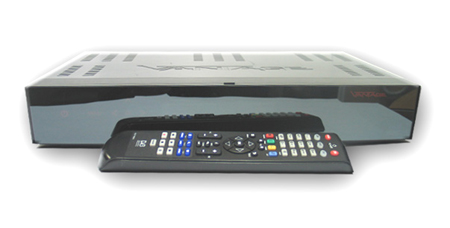

передняя панельVantage HD 7100SHD

TUNER & CHANNE
Satellite(DVB-S2)
Input Frequency 950-2150MHz
Input connector F-type, IEC 169-24, Female
Symbol Rate DVB-S2:10-30Ms/s(QPSK),10-31Ms/s(8PSK), 2-45Ms/s
Demodulation QPSK, 8PSK
Convolution code rate:
DVB-S2: Auto1/2,2/3,3/4,3/5,4/5,5/6,8/9,9/10(8PSK )
Auto 2/3,3/4,3/5,5/6,8/9,9/10(8PSK )
DVB-S: Auto1/2,2/3,3/4,5/6,7/8
LNB Power & Polarization
Vertical: DC13.5V
Horizontal: DC18V
Current: MAX. 500mA
Overload Protection 22KHz Tone
DiSEqC Control
Frequency : 22KHz +/- 1KHz
Amplitude : 0.6V +/- 0.2V
Version 1.1,1.2,USALS & Uncable
Terrestrial(DVB-T)
Input Frequency(Europe)
VHF : 174~230MHz
UHF : 470-860MHz
Channel Bandwidth 7MHz(for VHF), 8MHz (for UHF)
Input connector IEC 169-2, Female (RF IN).
Demodulation COFDM 2K/8K-Carrier
FEC Mode rate 1/2,2/3,3/4,5/6,7/8
Guard Interval Modes 1/32, 1/16,1/8,1/4 active symbol duration
Switching Mode Power Supply
Satellite
Input Voltage AC100-250V~,50/60Hz
Power Consumption MAX.50W (Standby: Less than 3W)
MPEG TS A/V Decoding
Transport Stream MPEG-2 ISO/IEC 1318-1
Profile Level
MPEG-2 MP@ML
MPEG-2 MP@HL, MPEG-4 AVC/H.264 HP@L4
Aspect Ratio 4:3, 16:9, Letter Box
Video Resolution 1080i, 720p, 576p
Audio Decoding MPEG-1, Musicam Layers 1 & 2
Audio Mode Single channel/Dual channel/Joint Stereo/Stereo
Sampling Rate 32,44,1& 48KHz
System Resources
Main Processor ST40 CPU core: 266MHz(STi7101)
Flash Memory 8 Mbyte (Optional Expand)
Video DDR SDRAM 64 Mbyte (Optional Expand)
System DDR SDRAM 64 Mbyte (Optional Expand)
EEPROM 8Kbyte
A/V & Interfaces
Digital output(HD)
HDMI(TMDS main video output)
YPbPr
TV-Scart & RCA(SD)
Video : CVBS / RGB output
Audio : L/R output
VCR-Scart(SD)
Video : CVBS output / CVBS input bypass
Audio : L/R output / L,R input bypass
Digital Audio output
Digital AC-3 Decoding output
Digital Audio Bitstream output(S/PDIF)
S-Video Video : S-Video output
RS-232C Transfer rate 115.2Kbps, 9 pin D-sub type
PVR Ready(Optional)
USB2.0 High speed host controller
Serial ATA hard-disk drive support

В зависимости от модели конфигурация может изменяться
Fast Ethernet (10/100)
PSTN Modem(V.24)
Modem analog front end(MAFE/DAA) interface
Conditional Access System
PCMCIA (Optional) 2 Slot of DVB-CI
Smart Card(Optional) 2 Smart card Reader for Embedded CAS like

Передняя панель
Display Dot-Matrix VFD (Vacuum Fluorescent Display)
Keys Touch pad 7Keys

Принадлежности и параметры
RCU IR( Freq. : 38Khz), Battery : 2x1.5V AAA
HDMI Cable 1.5M
Manual
Physical Specification
Size (W x H x D) 375 x 60 X 230mm
Net Weight 3.5Kg
Operation Temperature 0~50 C
Storage Temperature -10~+60 C

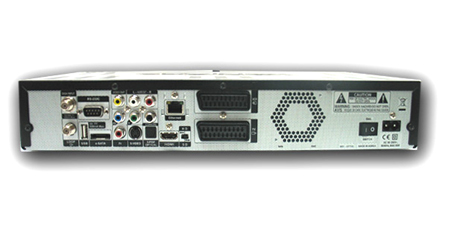

задняя панель Vantage HD 7100S HD
